Point Group D4h

Character Table

$ $ $ \text{E} \,{\text{(1)}} $ $ C_4 \,{\text{(2)}} $ $ C_2 \,{\text{(1)}} $ $ C_2 \,{\text{(2)}} $ $ C_2 \,{\text{(2)}} $ $ \text{i} \,{\text{(1)}} $ $ S_4 \,{\text{(2)}} $ $ \sigma_h \,{\text{(1)}} $ $ \sigma_v \,{\text{(2)}} $ $ \sigma_d \,{\text{(2)}} $
$ A_{1g} $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $
$ A_{2g} $ $ 1 $ $ 1 $ $ 1 $ $ -1 $ $ -1 $ $ 1 $ $ 1 $ $ 1 $ $ -1 $ $ -1 $
$ B_{1g} $ $ 1 $ $ -1 $ $ 1 $ $ 1 $ $ -1 $ $ 1 $ $ -1 $ $ 1 $ $ 1 $ $ -1 $
$ B_{2g} $ $ 1 $ $ -1 $ $ 1 $ $ -1 $ $ 1 $ $ 1 $ $ -1 $ $ 1 $ $ -1 $ $ 1 $
$ E_g $ $ 2 $ $ 0 $ $ -2 $ $ 0 $ $ 0 $ $ 2 $ $ 0 $ $ -2 $ $ 0 $ $ 0 $
$ A_{1u} $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ -1 $ $ -1 $ $ -1 $ $ -1 $ $ -1 $
$ A_{2u} $ $ 1 $ $ 1 $ $ 1 $ $ -1 $ $ -1 $ $ -1 $ $ -1 $ $ -1 $ $ 1 $ $ 1 $
$ B_{1u} $ $ 1 $ $ -1 $ $ 1 $ $ 1 $ $ -1 $ $ -1 $ $ 1 $ $ -1 $ $ -1 $ $ 1 $
$ B_{2u} $ $ 1 $ $ -1 $ $ 1 $ $ -1 $ $ 1 $ $ -1 $ $ 1 $ $ -1 $ $ 1 $ $ -1 $
$ E_u $ $ 2 $ $ 0 $ $ -2 $ $ 0 $ $ 0 $ $ -2 $ $ 0 $ $ 2 $ $ 0 $ $ 0 $

Product Table

$ $ $ A_{1g} $ $ A_{2g} $ $ B_{1g} $ $ B_{2g} $ $ E_g $ $ A_{1u} $ $ A_{2u} $ $ B_{1u} $ $ B_{2u} $ $ E_u $
$ A_{1g} $ $ A_{1g} $ $ A_{2g} $ $ B_{1g} $ $ B_{2g} $ $ E_g $ $ A_{1u} $ $ A_{2u} $ $ B_{1u} $ $ B_{2u} $ $ E_u $
$ A_{2g} $ $ A_{2g} $ $ A_{1g} $ $ B_{2g} $ $ B_{1g} $ $ E_g $ $ A_{2u} $ $ A_{1u} $ $ B_{2u} $ $ B_{1u} $ $ E_u $
$ B_{1g} $ $ B_{1g} $ $ B_{2g} $ $ A_{1g} $ $ A_{2g} $ $ E_g $ $ B_{1u} $ $ B_{2u} $ $ A_{1u} $ $ A_{2u} $ $ E_u $
$ B_{2g} $ $ B_{2g} $ $ B_{1g} $ $ A_{2g} $ $ A_{1g} $ $ E_g $ $ B_{2u} $ $ B_{1u} $ $ A_{2u} $ $ A_{1u} $ $ E_u $
$ E_g $ $ E_g $ $ E_g $ $ E_g $ $ E_g $ $ A_{1g}+A_{2g}+B_{1g}+B_{2g} $ $ E_u $ $ E_u $ $ E_u $ $ E_u $ $ A_{1u}+A_{2u}+B_{1u}+B_{2u} $
$ A_{1u} $ $ A_{1u} $ $ A_{2u} $ $ B_{1u} $ $ B_{2u} $ $ E_u $ $ A_{1g} $ $ A_{2g} $ $ B_{1g} $ $ B_{2g} $ $ E_g $
$ A_{2u} $ $ A_{2u} $ $ A_{1u} $ $ B_{2u} $ $ B_{1u} $ $ E_u $ $ A_{2g} $ $ A_{1g} $ $ B_{2g} $ $ B_{1g} $ $ E_g $
$ B_{1u} $ $ B_{1u} $ $ B_{2u} $ $ A_{1u} $ $ A_{2u} $ $ E_u $ $ B_{1g} $ $ B_{2g} $ $ A_{1g} $ $ A_{2g} $ $ E_g $
$ B_{2u} $ $ B_{2u} $ $ B_{1u} $ $ A_{2u} $ $ A_{1u} $ $ E_u $ $ B_{2g} $ $ B_{1g} $ $ A_{2g} $ $ A_{1g} $ $ E_g $
$ E_u $ $ E_u $ $ E_u $ $ E_u $ $ E_u $ $ A_{1u}+A_{2u}+B_{1u}+B_{2u} $ $ E_g $ $ E_g $ $ E_g $ $ E_g $ $ A_{1g}+A_{2g}+B_{1g}+B_{2g} $

Implemented Settings

D4h_Zxy

Setting Zxy

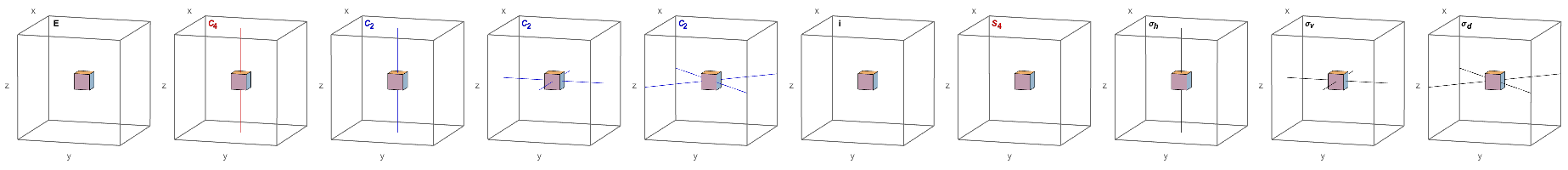

Details of the D4h group in with setting Zxy

Operator Orientation
$\text{E}$ $\{0,0,0\}$ ,
$C_4$ $\{0,0,1\}$ , $\{0,0,-1\}$ ,
$C_2$ $\{0,0,1\}$ ,
$C_2$ $\{0,1,0\}$ , $\{1,0,0\}$ ,
$C_2$ $\{1,1,0\}$ , $\{1,-1,0\}$ ,
$\text{i}$ $\{0,0,0\}$ ,
$S_4$ $\{0,0,1\}$ , $\{0,0,-1\}$ ,
$\sigma _h$ $\{0,0,1\}$ ,
$\sigma _v$ $\{1,0,0\}$ , $\{0,1,0\}$ ,
$\sigma _d$ $\{1,1,0\}$ , $\{1,-1,0\}$ ,
