Point Group C4v

Character Table

$ $ $ \text{E} \,{\text{(1)}} $ $ C_4 \,{\text{(2)}} $ $ C_2 \,{\text{(1)}} $ $ \sigma_v \,{\text{(2)}} $ $ \sigma_d \,{\text{(2)}} $
$ A_1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $
$ A_2 $ $ 1 $ $ 1 $ $ 1 $ $ -1 $ $ -1 $
$ B_1 $ $ 1 $ $ -1 $ $ 1 $ $ 1 $ $ -1 $
$ B_2 $ $ 1 $ $ -1 $ $ 1 $ $ -1 $ $ 1 $
$ \text{E} $ $ 2 $ $ 0 $ $ -2 $ $ 0 $ $ 0 $

Product Table

$ $ $ A_1 $ $ A_2 $ $ B_1 $ $ B_2 $ $ \text{E} $
$ A_1 $ $ A_1 $ $ A_2 $ $ B_1 $ $ B_2 $ $ \text{E} $
$ A_2 $ $ A_2 $ $ A_1 $ $ B_2 $ $ B_1 $ $ \text{E} $
$ B_1 $ $ B_1 $ $ B_2 $ $ A_1 $ $ A_2 $ $ \text{E} $
$ B_2 $ $ B_2 $ $ B_1 $ $ A_2 $ $ A_1 $ $ \text{E} $
$ \text{E} $ $ \text{E} $ $ \text{E} $ $ \text{E} $ $ \text{E} $ $ A_1+A_2+B_1+B_2 $

Implemented Settings

C4v_Zxy

Setting Zxy

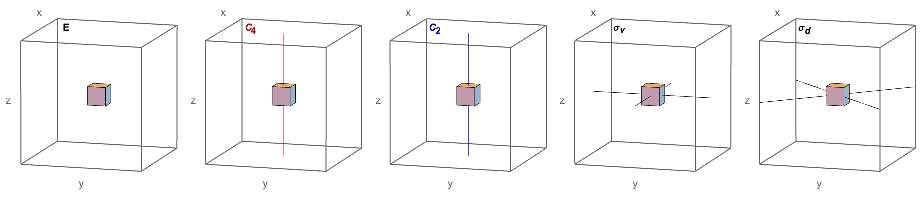

Details of the C4v group in with setting Zxy

Operator Orientation
$\text{E}$ $\{0,0,0\}$ ,
$C_4$ $\{0,0,1\}$ , $\{0,0,-1\}$ ,
$C_2$ $\{0,0,1\}$ ,
$\sigma _v$ $\{1,0,0\}$ , $\{0,1,0\}$ ,
$\sigma _d$ $\{1,1,0\}$ , $\{1,-1,0\}$ ,
